复合材料模具加热碳纤维模压模温机——应用案例

案例介绍

在医疗器械制造领域，碳纤维复合材料因轻量化、高强度的特性被广泛用于骨科支具、手术器械等产品。模压成型是该类材料的关键工艺，其固化过程对温度曲线有严格需求，需通过模温机实现分段控温。

医疗器械企业采用碳纤维模压工艺时，需要对模具加热，材料为碳纤维预浸料。工艺要求分四阶段控温：第一阶段180℃（升温0.5小时+保温0.5小时），第二阶段230℃（升温0.6小时+保温0.3小时），第三阶段210℃（升温0.5小时+保温0.2小时），最后30℃降温（2小时）。

案例现场

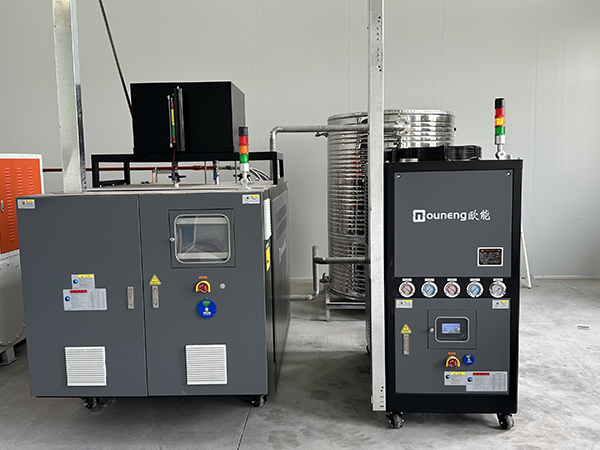

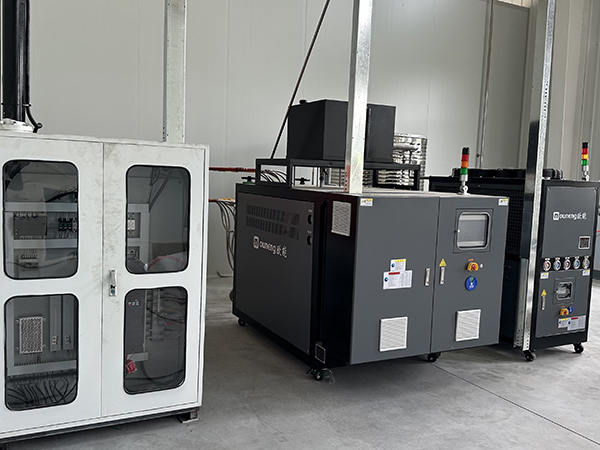

复合材料模具加热碳纤维模压模温机

选用设备

产品名称：双机一体模温机

机器型号：EUOTD

温控范围：常温~300°C

传热媒介：导热油

控温精度：PID±0.5℃

出力选择：交流接触器

加热功率：48KW（可定制）

案例特点

采用了碳纤维模压模温机加一台冷水机，温度传感器将模具实时温度反馈至PLC，通过PID算法动态调节加热功率。高温段（230℃）采用耐高温导热油循环，避免介质结焦；降温阶段通过板式换热器快速导走热量；每套模具独立控温回路，避免相互干扰，设备支持远程控制功能。

实际运行数据显示，模具各阶段温度波动控制在±1℃内，升温速率偏差小于5%，满足碳纤维阶梯式固化的工艺要求。
